Электрогидравлический привод состоит из приводного двигателя и основного корпуса. Основной корпус состоит из крышки, цилиндра, поршня, рабочего колеса и вала.
При включении двигатель вращает приводной вал и рабочее колесо, прикрепленное к вращающемуся валу, создавая давление внутри поршня. Это давление втягивает масло из верхней части поршня в нижнюю часть, сжимая поршень и фиксируя его на месте. Толкатель и поперечина быстро поднимаются, а нагрузочная пружина механически сжимается рычагом (толкатель или тормоз имеет нагрузочную пружину), создавая механическое движение.
При выключении питания крыльчатка перестает вращаться, и поршень быстро опускается под действием силы пружины и собственного веса, выталкивая масло обратно в верхнюю часть поршня, а затем обратно в исходное положение через рычажный механизм.
Электрогидравлические приводы часто используются совместно с тормозными стойками и широко применяются для торможения различных трансмиссий.
Особенности конструкции электрогидравлического подруливающего устройства
Корпус изготовлен из литого алюминиевого сплава, что обеспечивает легкий и эстетичный дизайн.
Двигатель-не содержит масла и имеет изоляцию B или F (в зависимости от требований пользователя), что обеспечивает превосходную термостойкость и длительный срок службы.
Крышка клеммной коробки двигателя герметична и имеет кабельный ввод для безопасного и надежного ввода. Электрический шкаф соответствует степени защиты IP55.
Вал двигателя и толкатель твердо хромированы-, что значительно продлевает срок службы уплотнений.
Балансировочная воздушная камера расположена на одной стороне корпуса цилиндра, что позволяет устанавливать толкатель в любом положении от 0 до 180 градусов, что расширяет диапазон его применения.
Крепежи серии Ed изготовлены из нержавеющей стали, имеют прочный и эстетичный дизайн.

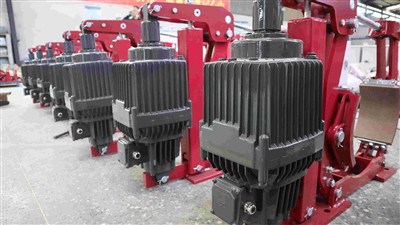

Серия электрогидравлических подруливающих устройств Ed переопределяет стандарты промышленного торможения благодаря точной инженерии. Ищете ли вы специализированное оборудование, требующее максимальной безопасности, или автоматизированные производственные линии, требующие энергоэффективности,-серия Ed обеспечит надежное питание.
