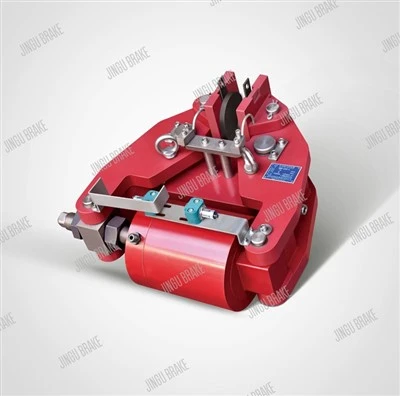

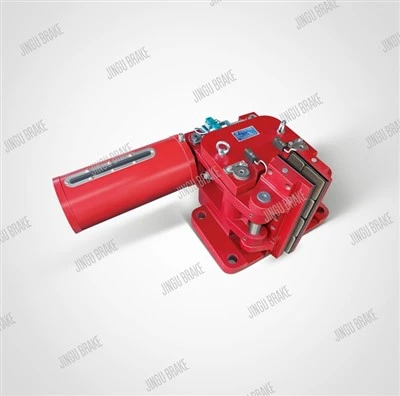

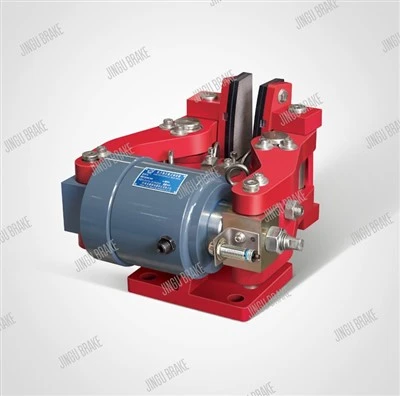

КИТАЙСКИЕ БЕЗОПАСНЫЕ ТОРМОЗА ДЛЯ КРАНОВ SBD-A,B,C,D СЕРИИ





Модель Значение



Пример заказа

(SBD250-A-1600×30 IRL означает, что его номинальная сила зажима составляет 250 кН с концевым выключателем и предохранительным тормозом типа A версии I. Диаметр тормозного диска составляет 1600 мм, а толщина диска - 30 мм. .)



---

---

---

АВАРИЙНЫЕ ТОРМОЗА СЕРИИ SBD-A





СХЕМА УСТАНОВКИ

• Тормозной момент:M=μ×d1×F(Нм)
• В нем:μ-значение коэффициента трения μ=0.35.

d1-диаметр трения диска d1=D-135(мм)
или D-155(мм) (последний специально используется в SBD315-A)

F-общая сила зажима (кН)

• Примечания: 1) Диаметр тормозного диска D для Φ800 Меньше или равен ΦD Меньше или равен Φ1800 (мм)

2)d2-макс.допустимый диаметр барабана или ступицы d2=D-270(мм)



Тип тормоза	Общая сила ciamp (кН)	Тормозное усилие (КН)	Давление в цилиндре (бар)	Объем масла (мл)	Выпущенный зазор (мм)	Размеры (мм)								Вес (кг)
						A	C	d	д2 макс	D	A1	A2	b
СБД100-А	100	72	80	90	0.75~1.5	0.171ΦD+220	0.470ΦD-127	ΦD-135	ΦD-270	Φ800 Меньше или равно ΦD Меньше или равно Φ1800	295	220	30 (25) (36)	195
SRD125-А	125	90	90	90	0.75~1.5						315	220		195
СБД160-А	160	115	110	75	0.75~1.25						315	235		195
СБД200-А	200	144	100	120	0.75~1.5						315	235		235
СБД250-А	250	180	120	100	0.75~1.25						350	258		235
СБД315-А	315	220	110	160	0.75~1.25	0.171ΦD+238		ΦD-155	ΦD-310		355	260	30(25)	280

Примечание. Исходные типы безопасных тормозов серии SBD-A — SBD. Размер конкретного типа и структура должны быть сохранены.



---

---



АВАРИЙНЫЕ ТОРМОЗА СЕРИИ SBD-B

СХЕМА УСТАНОВКИ

• Тормозной момент:M=μ×d1×F(Нм)
• В нем:μ-значение коэффициента трения μ=0.35.

d1-диаметр трения диска d1=D-150(мм)

F-общая сила зажима (кН)

• Примечания: 1) Диаметр тормозного диска D для D больше или равен Φ1800 (мм).

2)d2-макс.допустимый диаметр барабана или ступицы d2=D-360(мм)



Тип тормоза	Номинальная сила зажима (КН)	Тормозное усилие (КН)	Давление в цилиндре (бар)	Объем масла (мл)	Выпущено разрешение (мм)	Размеры (мм)							Масса (кг)
						Макс.	А1макс	A2	C	C1	ΦE	D
СБД80-Б	80	57	95	55	1~2	470	390	450	115	150	120	Больше или равно Φ800	270
СБД160-Б	160	115	95	115	1~2	485	415	460	165	215	155	Больше или равно Φ800	310

Исходными типами безопасных тормозов серии SBD-B являются SBB.

Коэффициент Фриктона: Статический {{0}}.4, динамический 0,35.

Примечание. Следует сохранить размер и структуру конкретного типа.



---



АВАРИЙНЫЕ ТОРМОЗА СЕРИИ SBD-C

СХЕМА УСТАНОВКИ

• Тормозной момент:M=μ×d1×F(Нм)
• В нем:μ-значение коэффициента трения μ=0.35.

d1-диаметр трения диска d1=D-220(мм)

F-общая сила зажима (кН)

• Примечания: 1) Диаметр тормозного диска D для D больше или равен Φ1800 (мм).

2)d2-макс.допустимый диаметр барабана или ступицы d2=D-500(мм)



Тип тормоза	Номинальная сила зажима (КН)	Тормозное усилие (КН)	Давление в цилиндре (бар)	Объем масла (мл)	Выпущено разрешение (мм)	Размеры (мм)			Масса (кг)
						Макс.	A1	D
СБД250-С	250	180	80	275	1~2	595	378	Больше или равно Φ1800	660
СБД365-С	365	262	80	275	1~2	790	570	Больше или равно Φ1800	720
СБД425-С	425	306	95	275	1~2	790	570	Больше или равно Φ1800	730

Исходными типами безопасных тормозов серии SBD-C являются SBB.

Коэффициент трения: статический {{0}}.4, динамический 0,35.

Примечание. Следует сохранить размер и структуру конкретного типа.



---

---



АВАРИЙНЫЕ ТОРМОЗА СЕРИИ SBD-D

СХЕМА УСТАНОВКИ

Тормозной момент:M=μ×d1×F(Нм)

В нем:μ-значение коэффициента трения μ=0.35.

d1-диаметр трения диска (мм)

F-общая сила зажима (кН)

Примечания: 1) Диаметр тормозного диска D для D больше или равен Φ600 (мм).

2)d2-макс.допустимый диаметр барабана или ступицы (мм)



Тип тормоза	Номинальное усилие зажима (кН)		Тормозное усилие (КН)		Давление в цилиндре (бар)		Объем масла (мл)		Выпущенный зазор (мм)			Вес (кг)		Размеры (мм)
														A				C				D
СБД50-Д	50		36		50		150		0.75-1.5			92		170				D/2+35				Больше или равно Φ600
СБД80-Д	80		57		80		125					185		Sin20 градусов (D/2-45)+320.5				Cos20 градусов (D/2-45)+16.5
СБД100-Д	100		72		80		150		0.75-1.5			180		200				D/2+55				Больше или равно Φ600
СБД120-Д	120		86		85		150					193		Sin20 градусов (D/2-45)+320.5				Cos20 градусов (D/2-45)+16.5
СБД240-Д	240		172		100		170		0.75-1.5			310		Sin20 градусов (D2-45)+345				Cos20 градусов (D/2-75)+20				Больше или равно Φ600



Тип тормоза	Размеры (мм)
	d1	d2макс		B	L	n	k	F		P	H		m		W	L1	L2		L3	d	h		e
СБД50-Д	Φ-90	Φ-180		80	278	25	130	180		140	309		80		220	190	220		115	Φ26
СБД80-Д					320	45	240	330		170	485		75		240					Φ32	320.5		16.5
СБД100-Д	Φ-90	Φ-180		80	320	45	240	330		195	460		75		240	190	220		115	Φ32
СБД120-Д										170	485										320.5		16.5
СБД240-Д	Φ-150	Φ-300		140	400	60	300	420		190	560		120		360	225	255		160	Φ38	345		20
Примечание. Размер конкретного типа и конструкции следует сохранить.
